АСКОН представляет обновленное PLM-решение для управления жизненным циклом изделия в машиностроении. Комплекс программных продуктов и методология реализуют сквозные процессы в инженерии: управление требованиями, системно-инженерный подход, управление сложными конфигурациями, версионностью изделий и разработкой эксплуатационной документации. В единой цифровой среде работают конструкторские бюро, технологические и производственные цепочки — от концепции изделия до его эксплуатации.

Продолжает развиваться направление композитов: в проектировании технологических процессов учтена специфика полимерных композитных материалов (ПКМ) от структуры до режимов формообразования.

До версии 24.1 обновлены продукты, входящие в состав PLM-решения АСКОН:

• ЛОЦМАН:PLM — система управления инженерными данными и жизненным циклом изделия;
• ВЕРТИКАЛЬ — система автоматизированного проектирования технологических процессов;
• ПОЛИНОМ:MDM — система управления нормативно-справочной информацией промышленного предприятия.

В ЛОЦМАН:PLM сокращается количество рутинных операций в пользу инженерии на всех этапах работы с изделием. В новой версии еще больше автоматизирована работа с объектами, расширены возможности формирования спецификаций, добавлены новые инструменты сравнения конструкторской и технологической структур изделия.

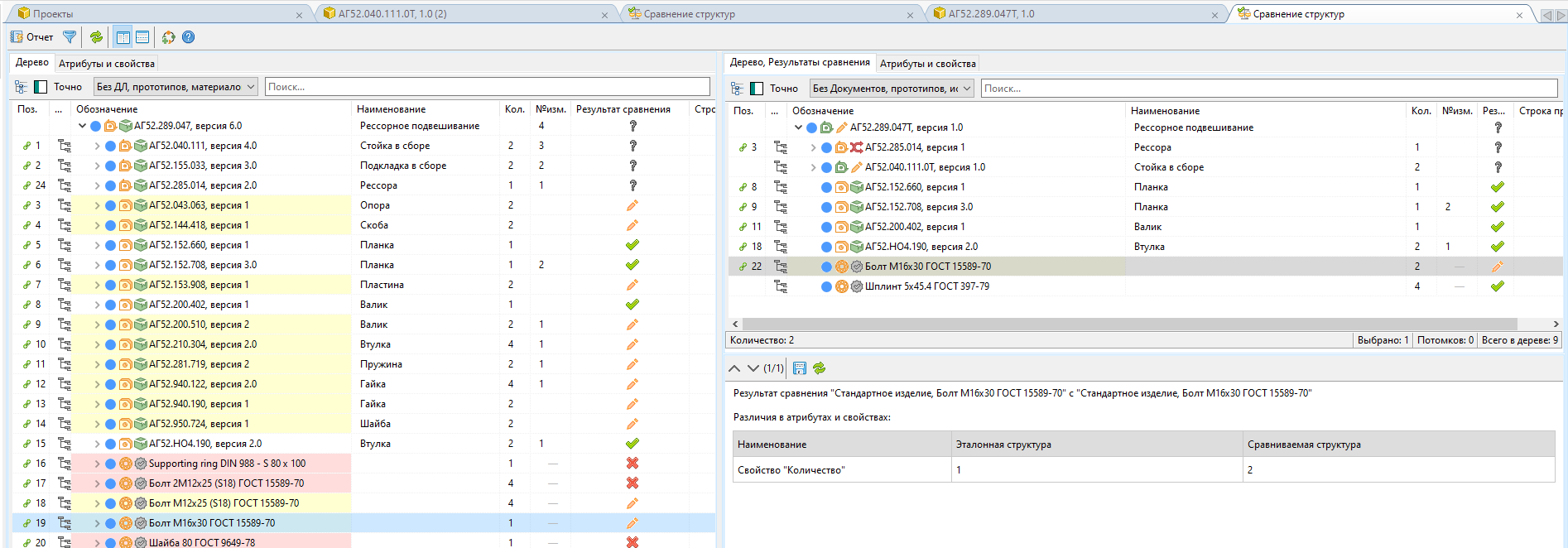

Сравнение структур в ЛОЦМАН:PLM

Визуальный редактор позволяет с помощью наглядных блок-схем формировать алгоритмы отбора данных для серверных отчетов. Редактор поддерживает методы API сервера приложений ЛОЦМАН:PLM без участия узкоспециализированных программистов.

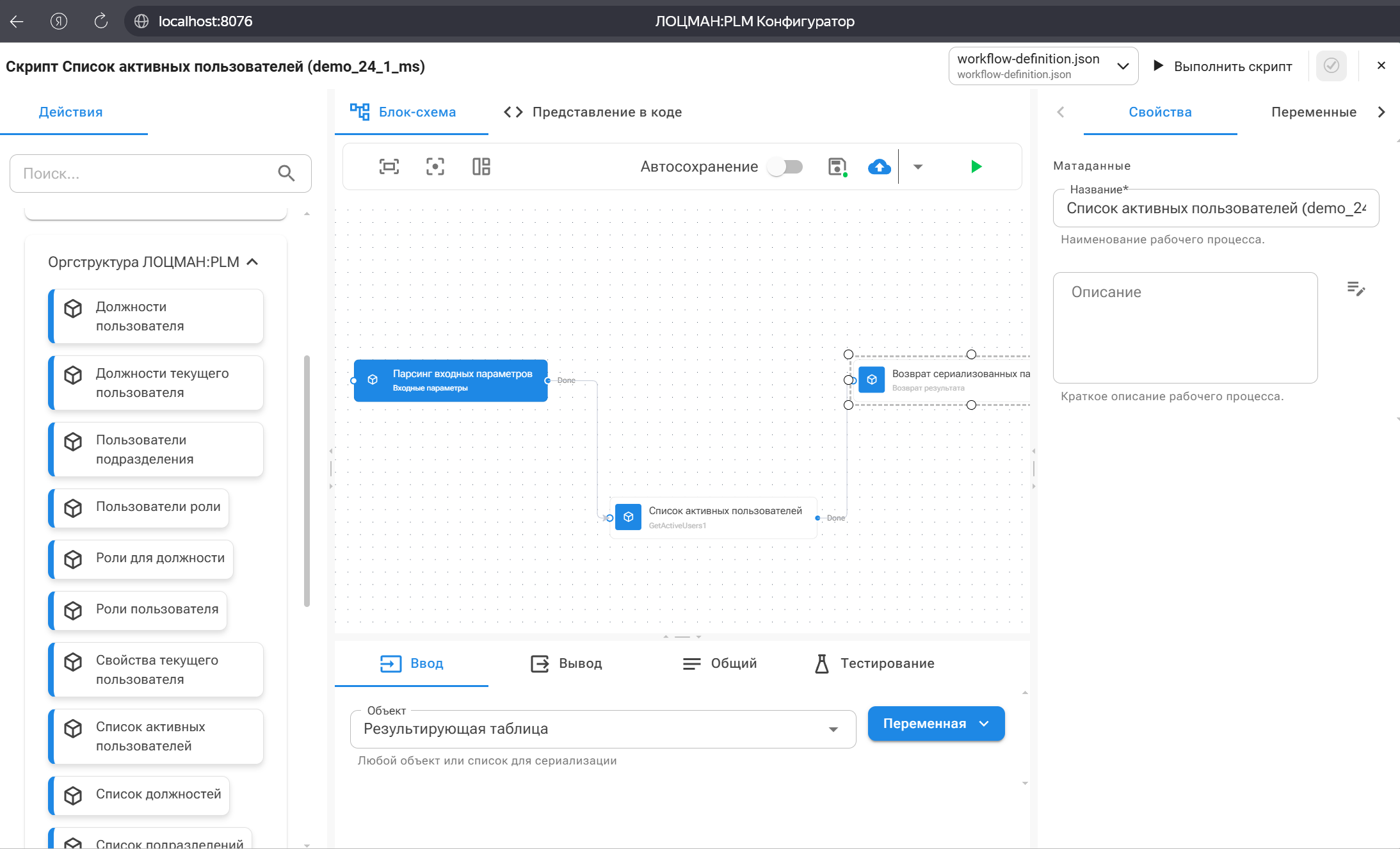

Визуальный редактор в ЛОЦМАН:PLM

В поддержку процессов проектирования радиоэлектронной аппаратуры развивается синхронизация ЛОЦМАН:PLM с системой проектирования КОМПАС-3D и САПР электроники Delta Design (Эремекс). Встроенные инструменты интеграции теперь позволят конструктору синхронизировать структуру печатной платы как с разрабатываемым проектом в Delta Design, так и с 3D-моделью, выполненной в КОМПАС-3D. Проверка согласованности данных на любом этапе, особенно после изменений, предотвратит передачу в производство неактуальной документации.

САПР технологических процессов ВЕРТИКАЛЬ отвечает на всё более широкое применение композитных материалов в авиастроении, судостроении, автопроме, космической отрасли. В новой версии системы все технологические данные для ПКМ собраны в едином техпроцессе: разработка операций, назначение оснастки и получение режимов формообразования. Это обеспечивает полный цикл проектирования и изготовления изделий, требующих высокую удельную прочность, коррозионную стойкость, усталостную прочность в сочетании с незначительными массогабаритными показателями.

Технолог в ВЕРТИКАЛЬ 24.1 проводит изделие через несколько этапов:

• получение конструкторских данных о композитной структуре и слоях материала;
• назначение основного материала и материала-заполнителя;
• выбор операций и переходов формообразования;
• подбор оборудования и режимов формообразования;
• формирование комплекта документации.

Для описания техпроцессов ПКМ в системе расширена модель данных, добавлены настройки команд и вкладок для разработки полного цикла формообразования композитных структур в дереве техпроцесса. Для нового передела выполнены настройки формирователя отчетов. Система позволяет формировать необходимые карты и комплекты техпроцесса на ПКМ.

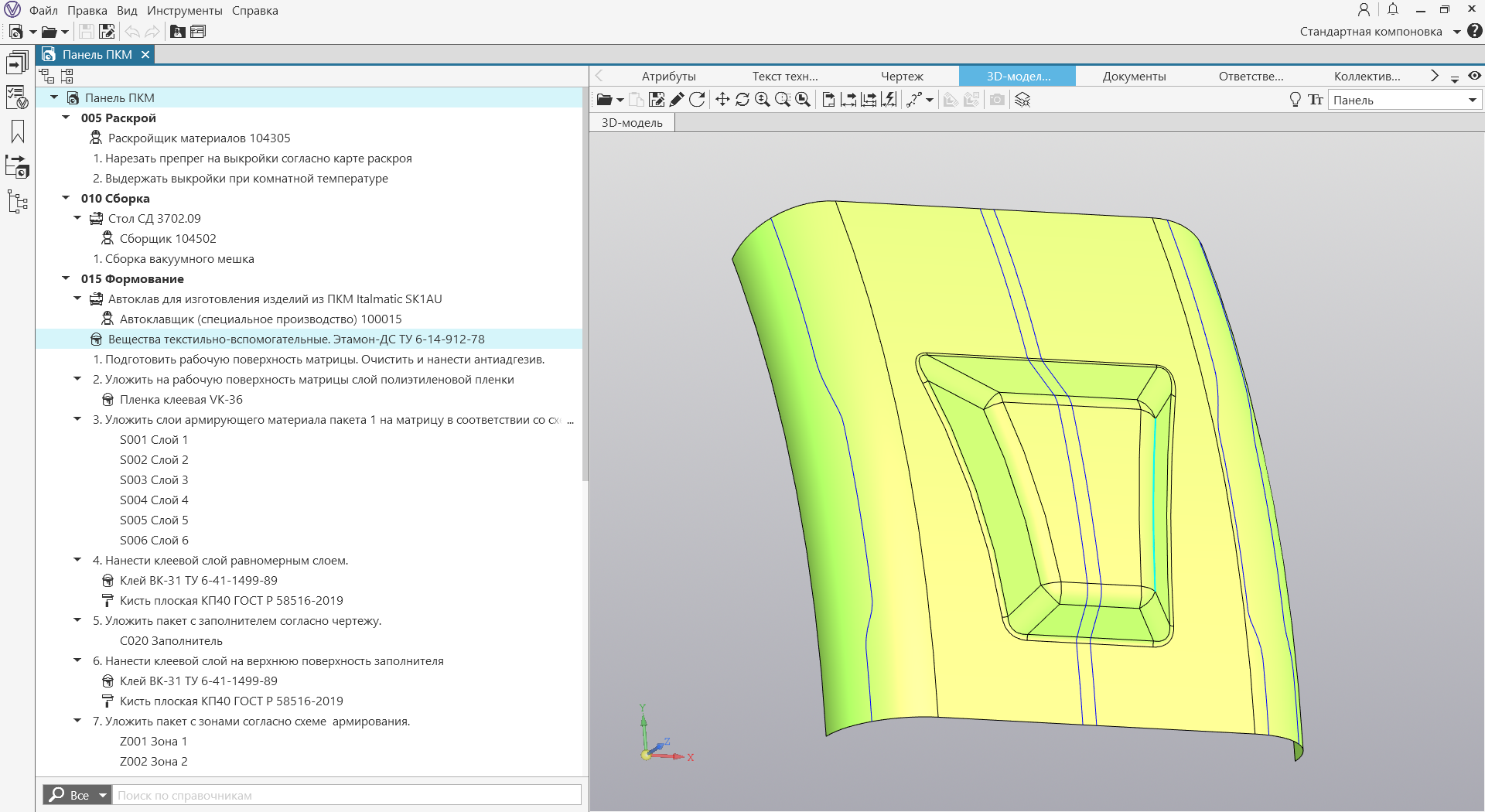

Технологический процесс для изделий ПКМ в САПР ТП ВЕРТИКАЛЬ

Обновление ПОЛИНОМ:MDM принесло ускорение поиска по большому объему данных. В веб-версии в быстром поиске появилась «навигационная цепочка», показывающая путь до объекта в структуре справочника. Результаты поиска отображаются нагляднее в отдельной вкладке браузера, а выбор области поиска сужает круг и сокращает объем выдачи.

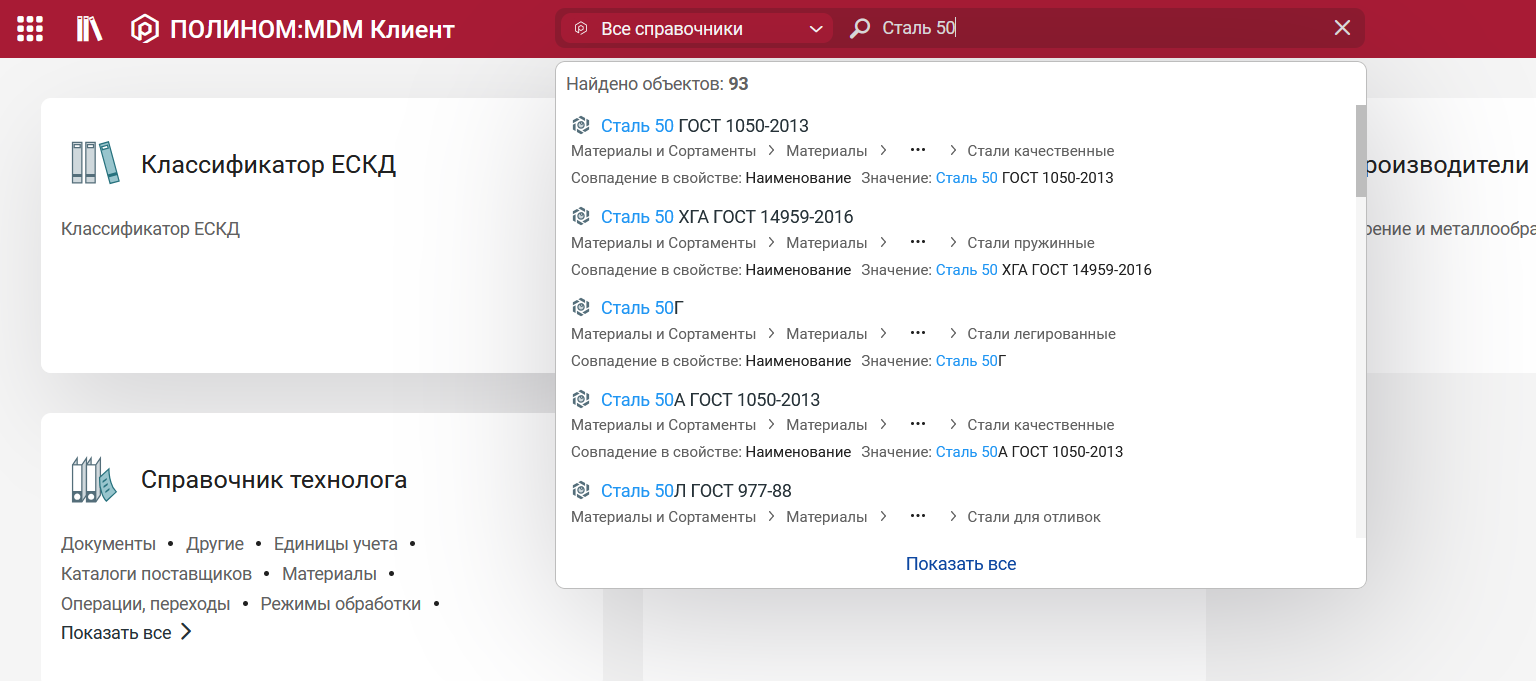

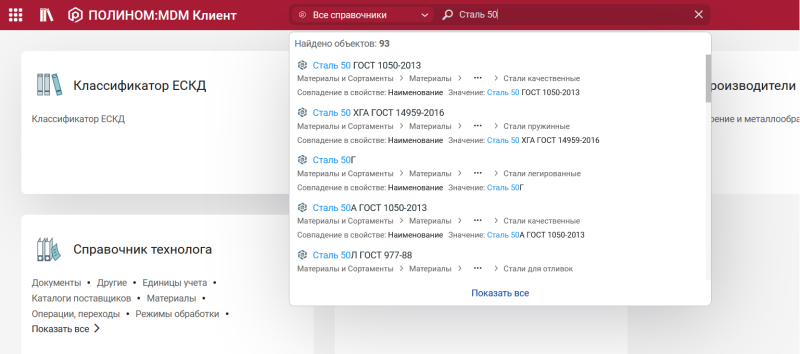

Навигационная цепочка в быстром поиске в ПОЛИНОМ:MDM

Продукты версии 24.1 совместимы с КОМПАС-3D v25.
Поддерживаются отечественные СУБД: Postgres Pro, Tantor и Platform V Pangolin DB.
Серверные части ЛОЦМАН:PLM и ПОЛИНОМ:MDM работают на отечественных операционных системах: Astra Linux, Альт Сервер, РЕД ОС.
