АСКОН выпустил новые версии продуктов Pilot для совместной работы над инвестиционно-строительными проектами. Обновление предлагает новые возможности для визуальной экспертизы моделей и документов, повышает скорость и надежность обработки больших объемов данных, делает более удобной работу с облаками точек.

В числе ключевых изменений — новые режимы отображения облаков точек, дополнительные инструменты измерения, распределённая обработка моделей в кластерном режиме, развитие механизмов работы с замечаниями и PDF-документами, а также расширение возможностей электронной подписи.

Облака точек: больше наглядности при анализе данных сканирования

Обновлённые инструменты отображения облаков точек помогают лучше различать детали объектов и рельефа, анализировать результаты сканирования и контролировать полноту покрытия территории или сооружения.

Технология EDL-затенения (Eye-Dome Lighting) повышает визуальную выразительность облака точек: за счёт дополнительного затенения становится проще воспринимать глубину и пространственное расположение объектов. Это позволяет различать детали, которые без специальной обработки могут выглядеть плоскими и сливаться друг с другом.

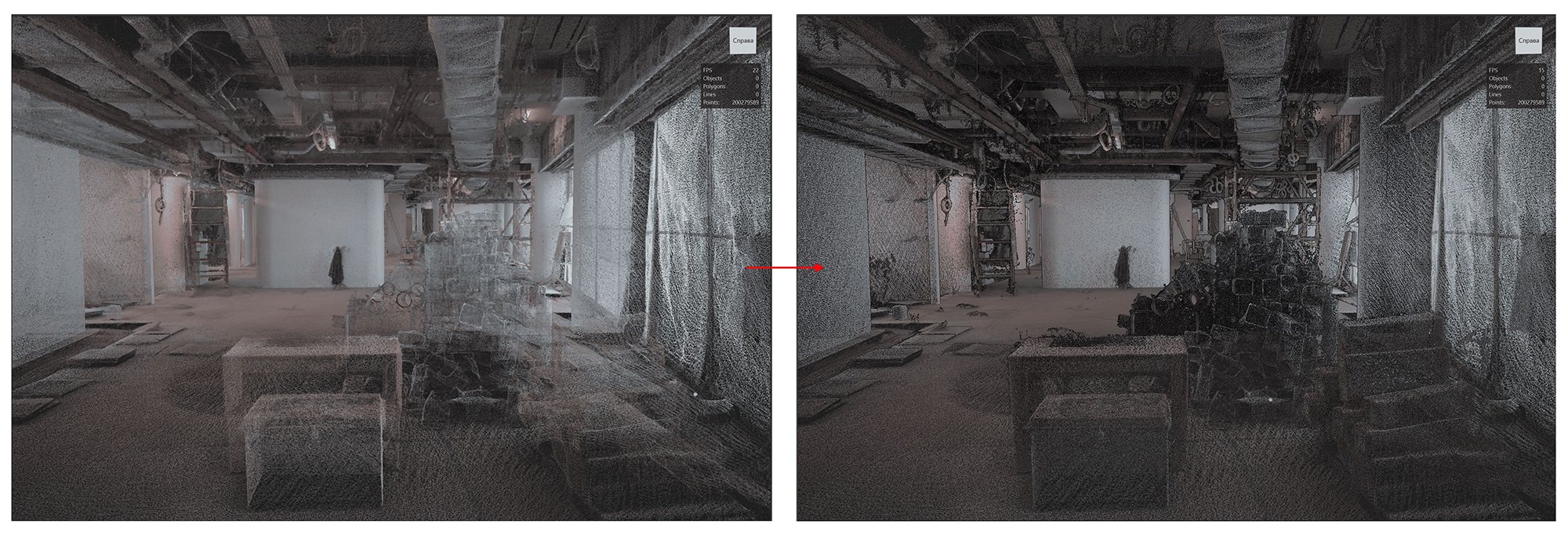

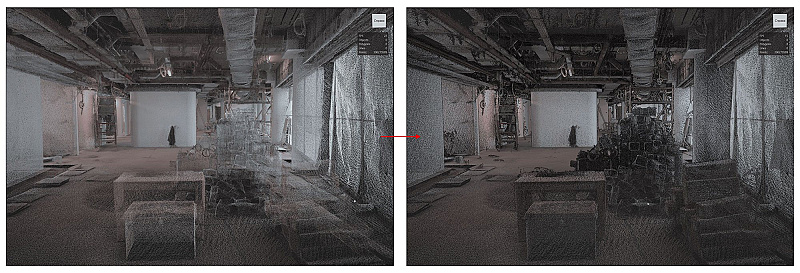

Облака точек без EDL-затенения и с EDL-затенением

Для решения аналитических задач добавлены несколько режимов цветового представления данных:

• «Цвет со сканера» — показывает исходные цвета, полученные при съемке, так что облака выглядят наиболее реалистично.
• «Уникальный цвет» — перекрашивает облако точек в случайный цвет. Такой подход полезен при работе с несколькими файлами облаков точек, когда необходимо визуально контролировать их координацию, оценивать полноту покрытия и находить пропуски..
• «Интенсивность» — помогает распознавать материалы, выделять дорожную разметку, анализировать растительность и водные поверхности. Применяется в случае, когда в режиме «Цвет со сканера» облако выглядит темным или неразборчивым.
• «Градиент по высоте» — отображает точки облака разными цветами в зависимости от их высоты. Это облегчает анализ рельефа, перепадов высот, этажности зданий и ярусности растительности.

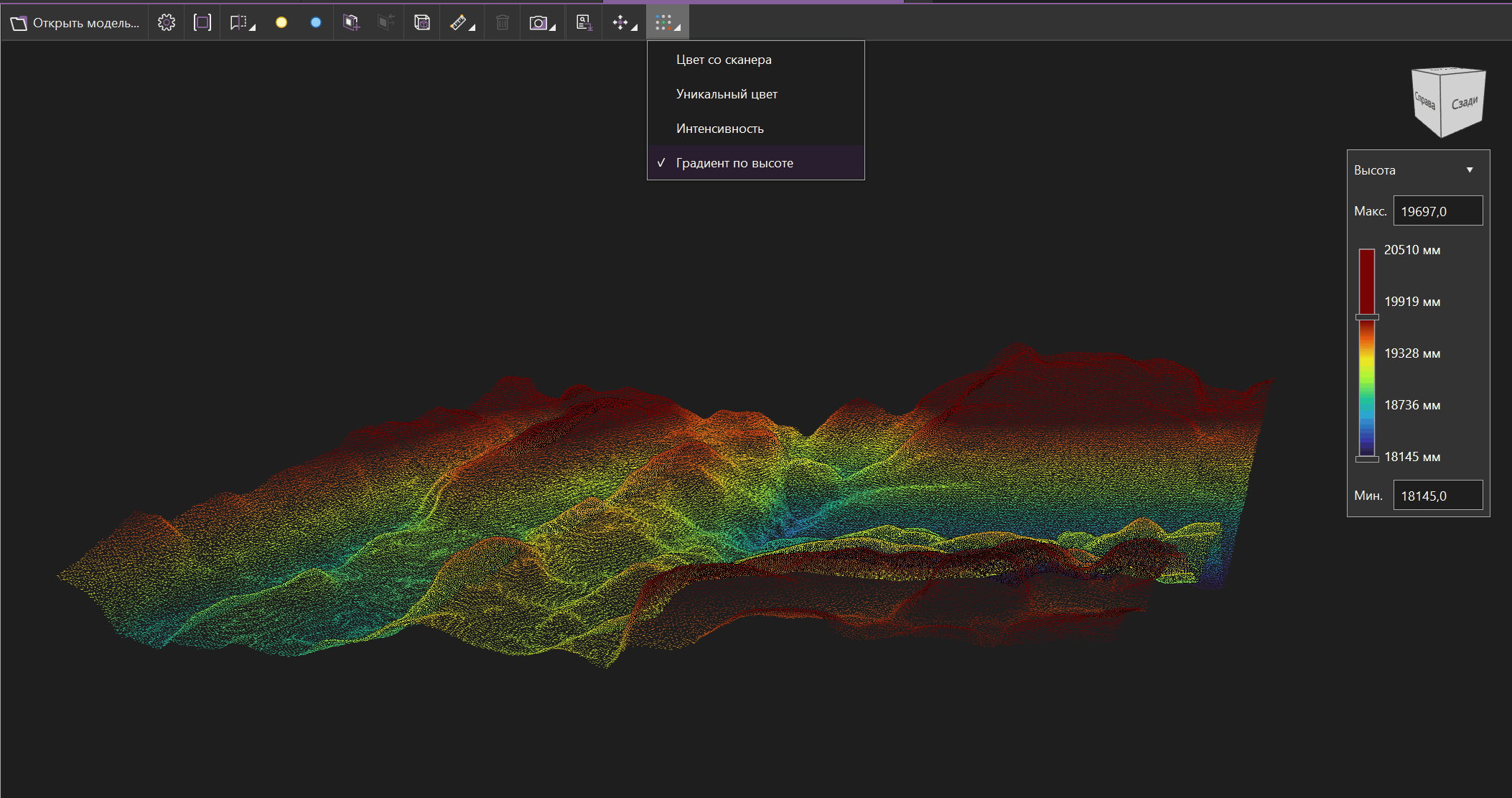

Режим отображения облака точек «Градиент по высоте»

Измерения в моделях и чертежах: точная визуальная экспертиза

Новые измерительные инструменты расширяют возможности визуальной проверки информационных моделей и анализа проектных решений.

Теперь наряду с расстояниями между точками и длинами рёбер можно измерять площади поверхностей. Это помогает оценивать размеры помещений и фасадов, а также получать дополнительные данные для экспертизы модели.

Инструмент «Треугольник размеров» показывает расстояние между двумя точками и длины двух проекций измеряемого отрезка: на горизонтальную и вертикальную плоскости. Так будет проще анализировать взаимное расположение элементов и оценивать геометрию объектов.

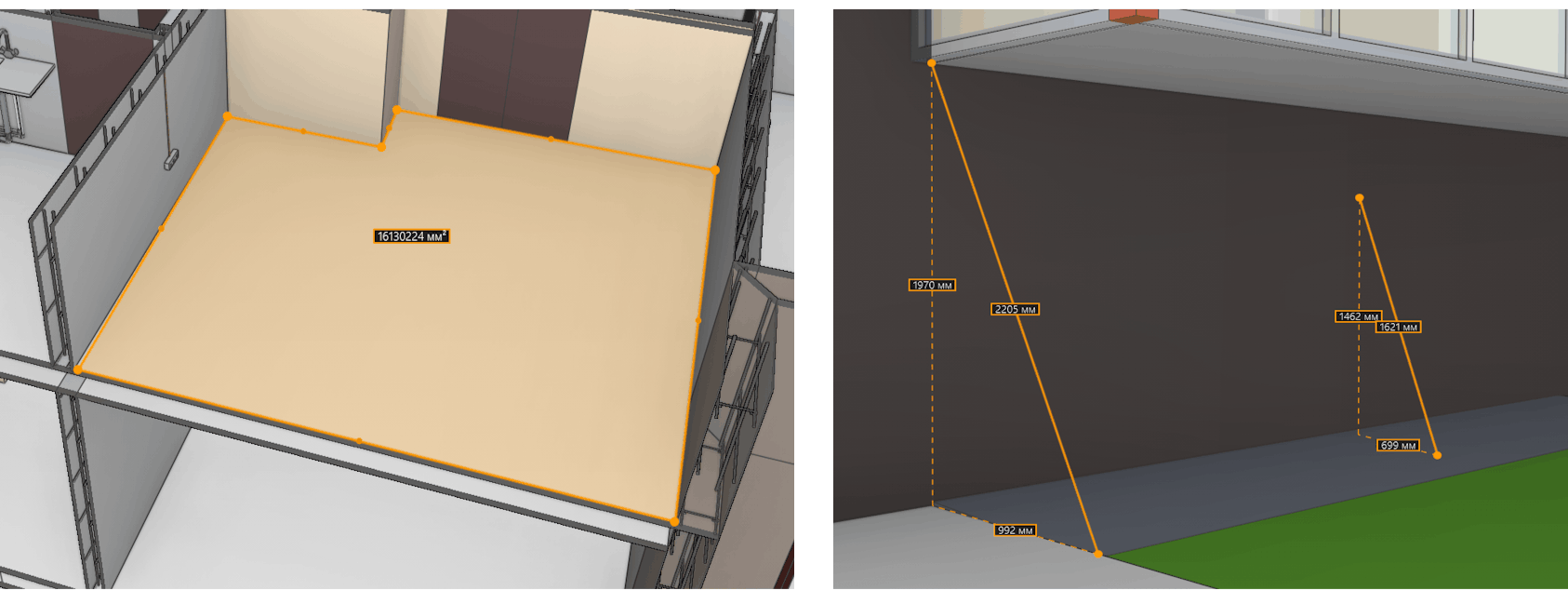

Новые инструменты измерения модели: площадь поверхности и треугольник размеров

Для анализа чертежей добавлена возможность вычислить длину прокладываемой линии — она пригодится для измерения длин ломаных протяженных объектов или периметров помещений.

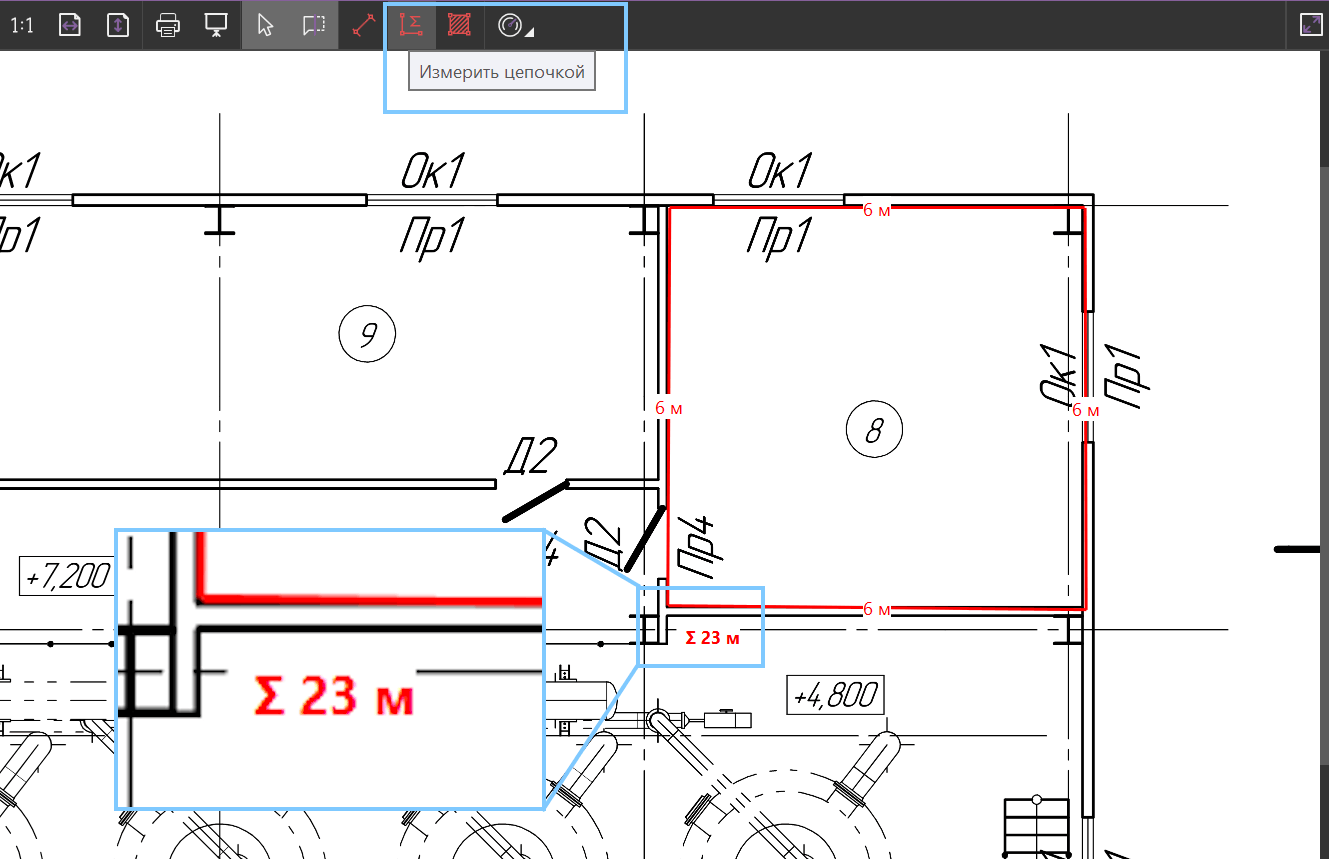

Новый инструмент измерения на документах «Измерить цепочкой»

Распределённая обработка моделей: производительность и отказоустойчивость

С выходом обновления Pilot появилась возможность настраивать распределенный режим обработки моделей (кластерный Pilot-BIM-Server). Это позволит ускорить обработку IFC-файлов, облаков точек и твердотельных модели, а также быстрее вносить изменения в них от разных пользователей.

Дополнительное преимущество кластерной архитектуры — повышение отказоустойчивости. Если один или несколько компонентов, отвечающих за обработку, выходят из строя, оставшиеся «подхватывают» работу и продолжают выполнять задачи. Это снижает зависимость рабочего процесса от доступности отдельного компонента и помогает поддерживать стабильность системы.

Замечания к документам: удобное согласование

В настольных редакциях Pilot обновлен механизм работы с замечаниями к документам. Теперь, как и в web-редакциях, замечание объединяет текст и набор графических пометок. Такой формат позволяет оставить один комментарий к нескольким элементам документа, упрощая процесс согласования.

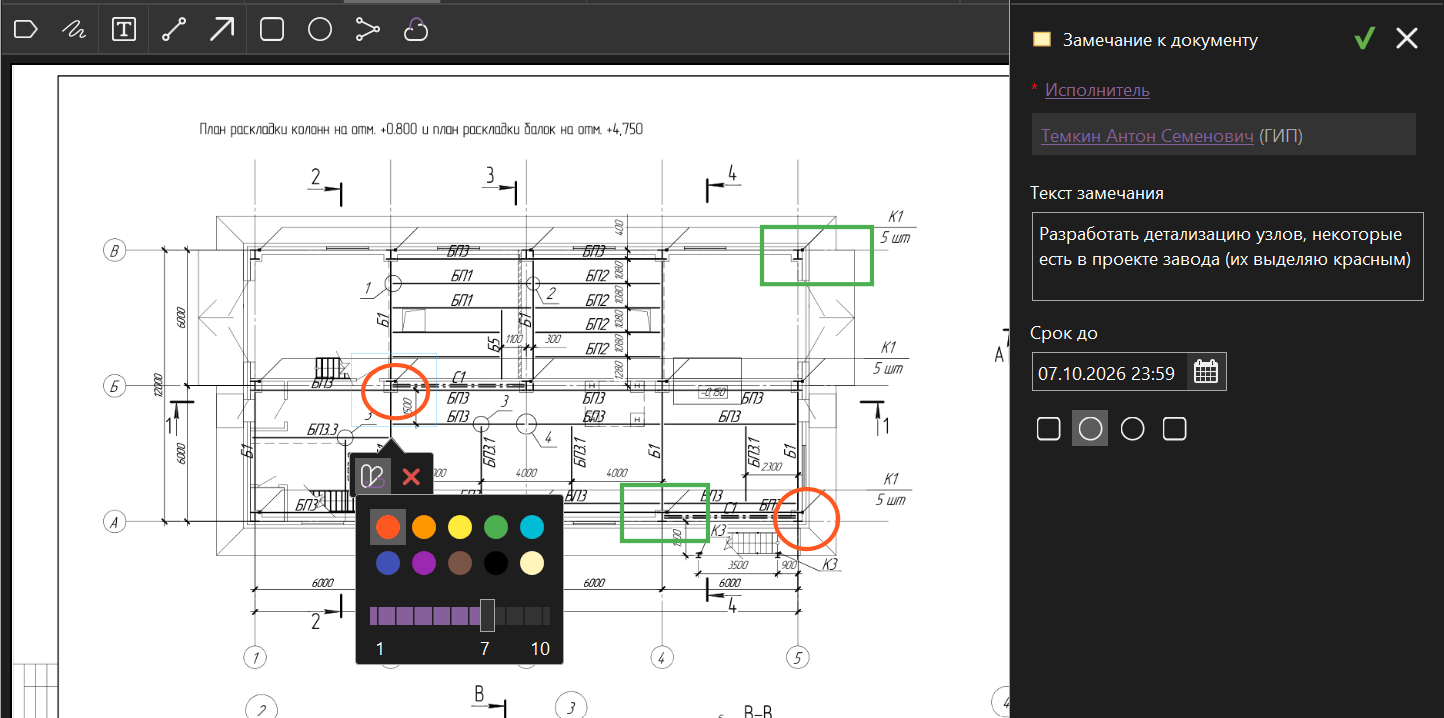

Выбираем инструмент, пишем текст, оставляем графические пометки, сохраняем

Работа с PDF-документами

Изменился и подход к созданию документов из растровых изображений. Файлы форматов JPEG, PNG и TIFF теперь преобразуются в формат PDF вместо XPS. Благодаря этому к опубликованным изображениям можно применять привычные инструменты работы с PDF: сравнение версий в режиме наложения, добавление графических слоёв и т.д.

Улучшена работа модуля PDFGraphicLayers для наложения на PDF-документы графических элементов: штампов, QR-кодов, текстовых меток и т.ид. В частности, штампы электронной подписи можно размещать в несколько рядов и столбцов, а правила расположения графических меток экспортировать для использования на другом сервере, чтобы не настраивать их заново.

Отчёты: единый подход к аналитике в настольных и веб-редакциях

Возможности создания отчётных форм на основе генератора FastReport (Быстрыеотчёты.рф) расширены на настольную редакцию Pilot. Ранее создавать такие формы можно было только в веб-редакции.

Эти формы будут универсальны: строить отчёты по ним можно как настольном приложении, так и в браузере. Это обеспечивает единый подход к формированию аналитических материалов и позволяет использовать одни и те же шаблоны в разных рабочих средах.

Электронная подпись: больше форматов для заверения

Теперь подписывать электронной подписью можно не только документы PDF и XPS, но и файлы, хранящиеся на диске Pilot-Storage. К примеру, это позволит подписывать сметы в форматах GGE, XLSX или XML, расширяя возможности электронного заверения документации.

О всех обновлениях читайте в разделе «Что нового».
